Beispiel:
Schüler müssen eine Klasse besuchen. Eine Klasse hat viele Schüler, kann aber auch keine Schüler haben:

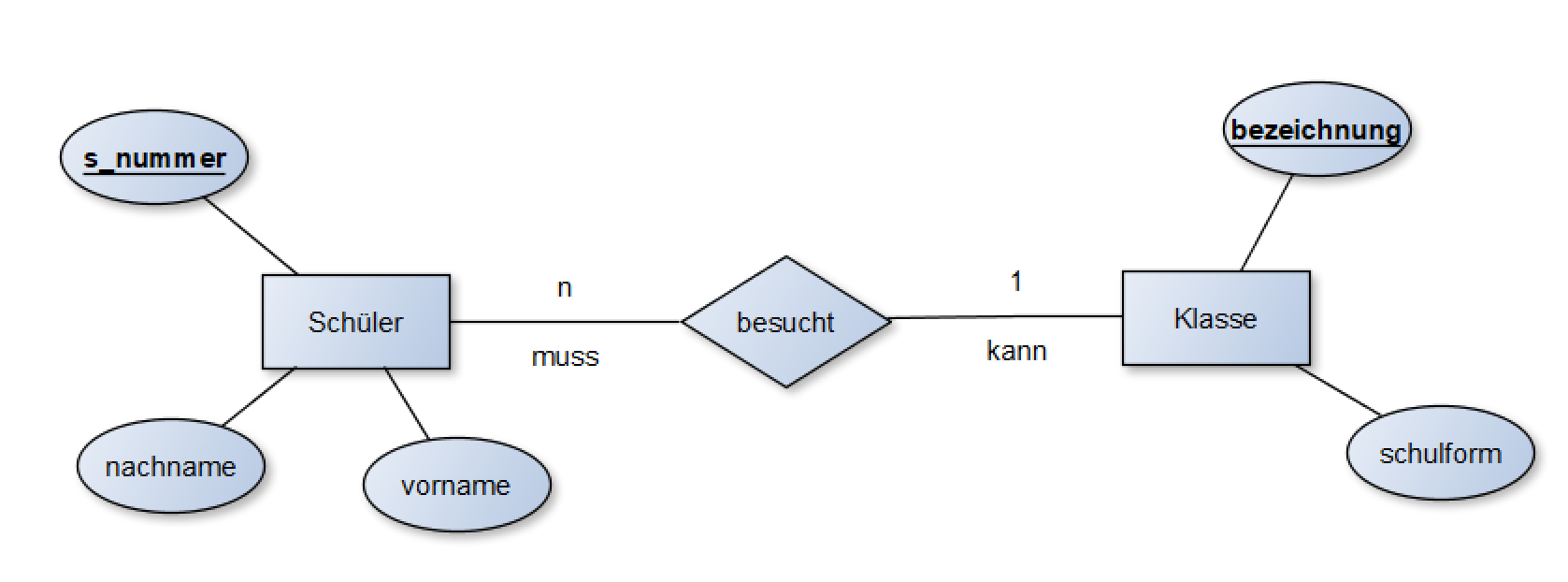

ER-Diagramm in CHEN-Notation
Umsetzung in das "Relationales Modell" der Form Tabelle(Primärschlüssel, Attribut1,...., Fremdschlüssel#)
Jede Entität wird dabei als eigene Relation (Tabelle) umgesetzt. Zur Umsetzung der Beziehung „besucht“ wird der Primärschlüssel der Tabelle „Klasse“ als Fremdschlüssel in die Tabelle „Schüler“ übernommen:
schueler(s_nummer, nachname, vorname, bezeichung#)
klasse(bezeichnung, schulform)
Beispiel als Tabellen mit Datensätzen:
schueler:
| s_nummer |
nachname | vorname | bezeichnung# |
| 1111 | Mustermann | Max | 12FOS3 |
| 2222 | Musterfrau | Susanne | 12FOS3 |
| 3334 | Testmann | Albert | 11MEC1 |
klasse:
| bezeichnung | Schulform |
| 12FOS3 | Fachoberschule |
| 11MEC1 | Berufsschule |
